Gerador de energia de 30 kVA gerador de emergência industrial a diesel (Estágio I-III da UE)

Formato do produto

Aktion Exzentermaschine ProStar 30/50 Leistungsstark. Zuverlässig. Effizient. ~~1.899,00€~~1.599,00€ Zum Angebot ›

30 kVA / 24 kW Dauerleistung (PRP), 400/230 V, 50 Hz

Motor wahlweise: Perkins, FPT, Cummins, Rehlko (Kohler), Yanmar, Deutz, Baudouin

Generator wahlweise: Leroy-Somer, Linz Electric, Mecc Alte, Stamford

Stationäre Industrieausführung, 1.500 min⁻¹

Verbrauch ab 5,4 l/h bei 75 % Last

Manuelle oder automatische Steuerung, gefertigt in Italien

Technisches Datenblatt (PDF)

14.129,00€ iVA incluído.

Fabricante de motores Recolha gratuita em Nosso(s) negócio(s) Recolha gratuita em Nosso(s) negócio(s)

Fabricante de motores Recolha gratuita em Nosso(s) negócio(s)

Fabricante de gerador Recolha gratuita em Nosso(s) negócio(s)

SKU: GR010211

11.873,11€ netto · zzgl. 19 % MwSt.

Fertigung nach Auftrag · Lieferzeit ca. 20 Wochen

Telefonisch anfragen Per E-Mail anfragen

Leasing- / Mietkaufangebot anfordern Rückruf anfordern

Anfrageprodukt: Konfiguration, Angebot und Bestellung über unseren Vertrieb, Mo – Fr 8:30 – 18:00 Uhr, +49 2161 9850020.

Der 30 kVA Diesel-Stromerzeuger in stationärer Industrieausführung ist ein stationäres Industrieaggregat mit langsam laufendem Dieselmotor (1.500 min⁻¹) und bürstenlosem Synchrongenerator. Er ist für den Dauerbetrieb und für die Notstromversorgung ausgelegt und liefert Drehstrom und Wechselstrom aus einem Aggregat.

Motor und Generator nach Wahl: Als Antrieb stehen Dieselmotoren von Perkins, FPT, Cummins, Rehlko (Kohler), Yanmar, Deutz oder Baudouin zur Verfügung, als Generator Fabrikate von Leroy-Somer, Linz Electric, Mecc Alte oder Stamford. Wählen Sie oben Motor und Generator, dann zeigt die Tabelle rechts die Daten genau dieser Kombination.

Einsatzbereiche: Netzersatz für Handwerks- und Gewerbebetriebe, landwirtschaftliche Betriebe (Melk- und Lüftungsanlagen, Stallklima), Kühlräume, kommunale Einrichtungen und Baustellen sowie Dauerversorgung netzferner Standorte.

Leistung richtig wählen: Maßgeblich ist die Summe der gleichzeitig betriebenen Verbraucher. Elektromotoren und Pumpen ziehen beim Anlauf ein Mehrfaches ihres Nennstroms; das Aggregat muss diese Spitzen abdecken. Im Dauerbetrieb sollte die mittlere Last bei etwa 70 % der Dauerleistung (PRP) liegen. Gern prüfen wir Ihre Verbraucherliste und empfehlen die passende Größe.

Notstrom oder Handbetrieb: Mit der automatischen Steuerung überwacht das Aggregat das Netz, startet bei Ausfall selbsttätig und übernimmt über einen Netzumschalter (ATS) die Versorgung. Die manuelle Ausführung mit Schlüsselstart eignet sich für den direkten Anschluss von Verbrauchern vor Ort.

Fertigung nach Auftrag: Jedes Aggregat wird in Italien nach Ihrer Konfiguration gebaut. Motor und Generator wählen Sie oben; Ausführung (offen oder schallgedämmt) und Ausstattung stimmen wir im Angebot auf Ihre Anwendung ab; die Möglichkeiten im Einzelnen finden Sie unten unter Konfiguration.

Für technische Fragen und ein Angebot kontaktieren Sie uns telefonisch oder per E-Mail.

Technische Daten

Leistungsklasse	30 kVA / 24 kW
PRP / ESP	30 kVA / 33 kVA
Spannung / Frequenz	400/230 V, 3~ + N, 50 Hz
Leistungsfaktor	cos φ 0,8
Nennstrom (400 V)	ca. 43,3 A
Drehzahl	1.500 min⁻¹
Ausführung	Stationäre Industrieausführung
Motor	wahlweise Perkins, FPT, Cummins, Rehlko (Kohler), Yanmar, Deutz, Baudouin
Generator	wahlweise Leroy-Somer, Linz Electric, Mecc Alte, Stamford; bürstenlos, AVR
Verbrauch (75 % Last)	5,4 – 6,1 l/h
Tank / Laufzeit	je nach Motor
Abmessungen (L × B × H)	je nach Motor, siehe Tabelle unten
Gewicht	je nach Motor, siehe Tabelle unten
Schalldruck in 7 m	61 – 70 dB(A) ±3 (schallgedämmt)
Lieferzeit	ca. 20 Wochen, Fertigung nach Auftrag

Anfrageprodukt – Ablauf

Dieses Aggregat wird nicht ab Lager verkauft, sondern nach Auftrag gefertigt.

Anfrage telefonisch oder per E-Mail
Abstimmung von Motor, Generator, Ausführung und Steuerung
Schriftliches Angebot mit Lieferzeit
Fertigung in Italien nach Auftragsbestätigung
Auf Wunsch Inbetriebnahme, Wartung und Ersatzteilversorgung

Sie benötigen weitere technische Daten oder eine abweichende Konfiguration?
Rufen Sie uns an: +49 2161 9850020

Konfiguration nach Ihren Anforderungen

Jedes Aggregat wird nach Ihren Vorgaben aufgebaut. Diese Ausstattungen sind zusätzlich zur Serienausführung erhältlich.

Steuerung, Elektrik und Service
Steuerung	Handstart mit SchlüsselAutomatik mit Netzüberwachung (AMF)FernstartAlarmkontakte
Schnittstellen	CAN-Bus J1939Modbus RTUModbus TCP
Fernüberwachung	GSMLANGPS-OrtungBetriebsdaten-Logging
Netzumschaltung	ATS 3-poligATS 4-polig
Anschlüsse	CEE 16–125 AFI/LS-SchutzKlemmenfeldHaupt-/Lasttrennschalter
Parallelbetrieb	SynchronisationLastaufteilungLastbank-Anschluss
Service	Inbetriebnahme vor OrtWartungsvertragErsatzteilversorgung

Mechanik und Ausführung
Kraftstoff	Tagestank im RahmenZusatztankLangzeittankdoppelwandigLeckageüberwachungexterne BetankungFüllstandssensor
Abgas und Schall	Abgas horizontal / vertikalSchalldämpfer-StufenSchallschutzhaubeFunkenfänger
Umgebung	MotorvorwärmungTropenkühlerStaubschutzKorrosionsschutz
Aufstellung	Gabeltaschen / HebeösenFundamentrahmenTransportanhängerContainer 20 / 40 Fuß
Ausführung	RAL-Farbe nach WunschCE-KonformitätserklärungPrüfprotokolltechnische Dokumentation

Optionen werden im Angebot festgelegt. Container und Parallelbetrieb betreffen größere Leistungsklassen; nicht jede Kombination ist für jede Baugröße verfügbar. Sprechen Sie uns an: +49 2161 9850020

Motorvarianten im Vergleich

Motor	PRP / ESP	Zyl. / Hubraum	Regler	Verbrauch 75 %
Perkins 1103A-33G	30 / 33 kVA	3 / 3,3 l	mechanisch	5,4 l/h
FPT R24MSFS01.31A01	30 / 33 kVA	auf Anfrage	mechanisch	auf Anfrage
Cummins X3.3G1	30 / 33 kVA	4 / 3,3 l	mechanisch	6,1 l/h
Rehlko (Kohler) KDI 2504 TM-30	30 / 33 kVA	4 / 2,5 l	mechanisch	5,9 l/h
Yanmar 4TNV98	30 / 33 kVA	auf Anfrage	mechanisch	auf Anfrage
Deutz F4M 2011	30 / 33 kVA	4 / 3,1 l	mechanisch	5,4 l/h
Baudouin 4M06G6D0/S	30 / 33 kVA	4 / 2,3 l	elektronisch	5,6 l/h

Abmessungen und Gewichte

Motor	offen: L × B × H	offen: Gewicht / Tank	schallgedämmt: L × B × H	schallgedämmt: Gewicht / Tank	Schall 7 m
Perkins 1103A-33G	1.750 × 700 × 1.100 mm	685 kg / 70 l	2.100 × 870 × 1.165 mm	940 kg / 100 l	61 dB(A) ±3
FPT R24MSFS01.31A01	1.750 × 700 × 1.100 mm	685 kg	2.100 × 870 × 1.165 mm	950 kg	auf Anfrage
Cummins X3.3G1	1.750 × 700 × 1.100 mm	680 kg / 70 l	2.100 × 870 × 1.165 mm	880 kg / 100 l	auf Anfrage
Rehlko (Kohler) KDI 2504 TM-30	1.750 × 700 × 1.020 mm	640 kg / 70 l	2.100 × 870 × 1.165 mm	810 kg / 100 l	66 dB(A) ±3
Yanmar 4TNV98	1.750 × 700 × 1.100 mm	570 kg	2.100 × 870 × 1.165 mm	835 kg	auf Anfrage
Deutz F4M 2011	1.750 × 700 × 1.125 mm	620 kg / 70 l	2.100 × 870 × 1.165 mm	860 kg / 100 l	64 dB(A) ±3
Baudouin 4M06G6D0/S	1.750 × 700 × 1.100 mm	720 kg / 70 l	2.100 × 870 × 1.165 mm	940 kg / 100 l	70 dB(A) ±3

Angaben nach Herstellerunterlagen, Toleranz ±5 %. Leistungsangaben nach ISO 8528-1 bei 100 m Höhe, 30 °C Umgebungstemperatur und 30 % relativer Luftfeuchte. Gewichte ohne Kraftstoff. Fehlende Werte nennen wir Ihnen im Angebot.

Generator

Generatortypen nach Fabrikat
Leroy-Somer	TAL042 C
Linz Electric	PRO18S C/4
Mecc Alte	ECP28-VL/4
Stamford	S0L2-P

Generator allgemein
Bauart	bürstenloser Synchrongenerator, 4-polig
Spannungsregelung	elektronisch (AVR), ±1 %
Isolationsklasse	H
Schutzart	IP23

Steuerung und Anschlüsse

	Manuelle Steuerung	Automatische Steuerung
Steuergerät	Lovato RGK 420, Schlüsselstart (Aus / Start lokal / Fernstart)	ComAp InteliLite 4 AMF9 mit Netzüberwachung, Betriebsarten OFF / MAN / AUTO / TEST
Leistungsschalter	50 A	50 A
Anschlüsse	CEE 32 A 400 V (5-polig), CEE 16 A 230 V (3-polig)	Klemmenfeld, Anschluss für Netzumschaltung
Not-Aus	serienmäßig	serienmäßig
Batterieladegerät	–	automatisch, 2,5 A
Netzumschaltung (ATS)	–	Anschluss vorbereitet, Umschalter separat

Das automatische Steuergerät zeigt Spannung, Strom, Leistung, cos φ und Motordaten an, speichert bis zu 150 Ereignisse und lässt sich per Erweiterungsmodul fernüberwachen. Anschlüsse und Absicherung werden im Angebot auf Ihre Anwendung abgestimmt.

Aufbau

Grundrahmen und Tank

Selbsttragender, geschweißter Stahlrahmen mit integriertem Tagestank
Schwingungsdämpfer zwischen Motor/Generator und Rahmen
Gabelstaplertaschen und Bohrungen zur Bodenbefestigung
Tankablass unter dem Rahmen, Schwimmer-Füllstandsanzeige

Schallgedämmte Haube

Haube aus Stahlblech 2 mm, pulverbeschichtet, Schutzart IP23
Schalldämmmaterial nach Brandschutzklasse 1
Wohngebiet-Schalldämpfer (−30 dB(A)) innerhalb der Haube
Abschließbare Türen, Edelstahl-Verschraubungen, abnehmbarer Kranhaken
Abgasaustritt nach oben mit Regenschutz

Fertigung in Italien

Besuch vor Ort

So entstehen die Aggregate

Wir haben die Produktion in Italien besucht. Das Video zeigt, wie die Aggregate dort gebaut werden.

Fertigung nach Auftrag und Ihrer Konfiguration
Montage von Motor, Generator und Steuerung im Werk

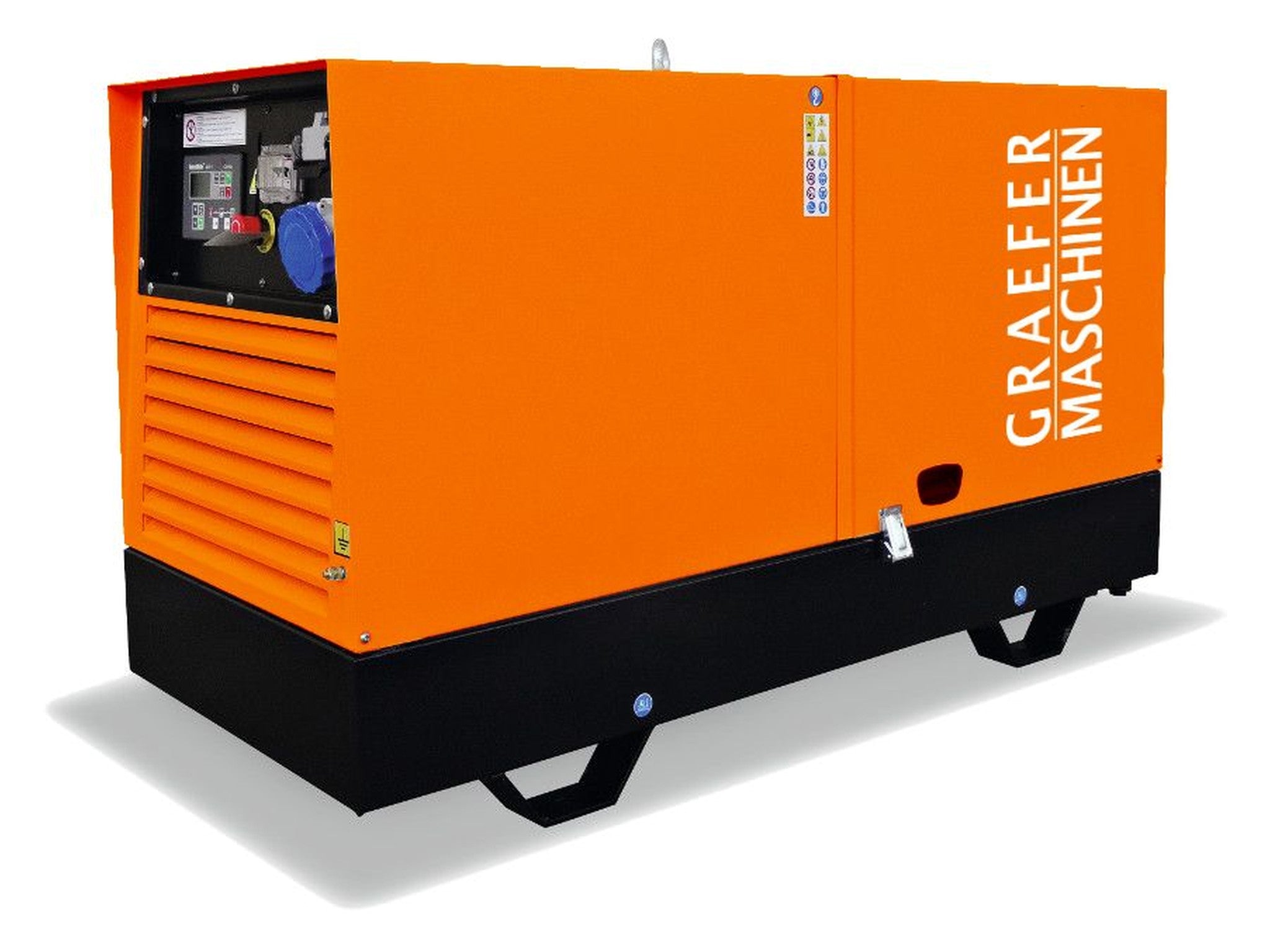

Schallgedämmtes Aggregat, Außenansicht mit Bedienfeld — Schallgedämmte Ausführung: Außenansicht mit Sichtfenster zum Steuergerät, Not-Aus und Tankdeckel.

Motorraum mit Dieselmotor, Turbolader und isolierter Abgasleitung — Motorraum: Dieselmotor mit Turbolader und isolierter Abgasleitung.

Schaltschrank mit automatischem Steuergerät und Bedienfeld.

Steckdosenfeld mit CEE-Steckdosen unterschiedlicher Baugröße.

Absicherung der Steckdosen mit Leitungs- und FI-Schutzschaltern — Absicherung der Abgänge mit Leitungs- und FI-Schutzschaltern hinter Klarsichtabdeckungen.

Beispielaufnahmen aus der Serienfertigung. Ausstattung, Größe und Farbe können je nach Leistung und Konfiguration abweichen.

Weitere Informationen

Aufstellung und Betrieb

Ebener, tragfähiger Untergrund; Befestigung über die Bohrungen im Grundrahmen
Ausreichende Zu- und Abluft für Verbrennung und Kühlung, Abgas ins Freie führen
Bei Aufstellung in Gebäuden: Lüftung, Abgasleitung und Brandschutz nach örtlichen Vorschriften planen
Elektrischer Anschluss und Einbindung einer Netzumschaltung durch eine Elektrofachkraft
Regelmäßige Wartung nach Betriebsstunden laut Herstellerangaben; Probelauf bei Notstromanlagen in festen Abständen

Begriffe: PRP und ESP

PRP (Prime Power, Dauerleistung): Höchstleistung, die das Aggregat bei veränderlicher Last ohne Begrenzung der jährlichen Betriebsstunden abgibt. Die mittlere Last über 24 Stunden soll 70 % der PRP nicht überschreiten. 10 % Überlast sind für 1 Stunde innerhalb von 12 Stunden zulässig.

ESP (Emergency Standby Power, Notstromleistung): Höchstleistung bei Netzausfall oder im Testbetrieb, bis zu 200 Betriebsstunden pro Jahr.
