Exzentermaschine ProStar 30/50
Leistungsstark. Zuverlässig. Effizient.
118.695,00€ iVA incluído.
SKU: GR010251
99.743,70€ netto · zzgl. 19 % MwSt.
Fertigung nach Auftrag · Lieferzeit ca. 20 Wochen
Leasing- / Mietkaufangebot anfordernRückruf anfordern
Anfrageprodukt: Konfiguration, Angebot und Bestellung über unseren Vertrieb, Mo – Fr 8:30 – 18:00 Uhr, +49 2161 9850020.

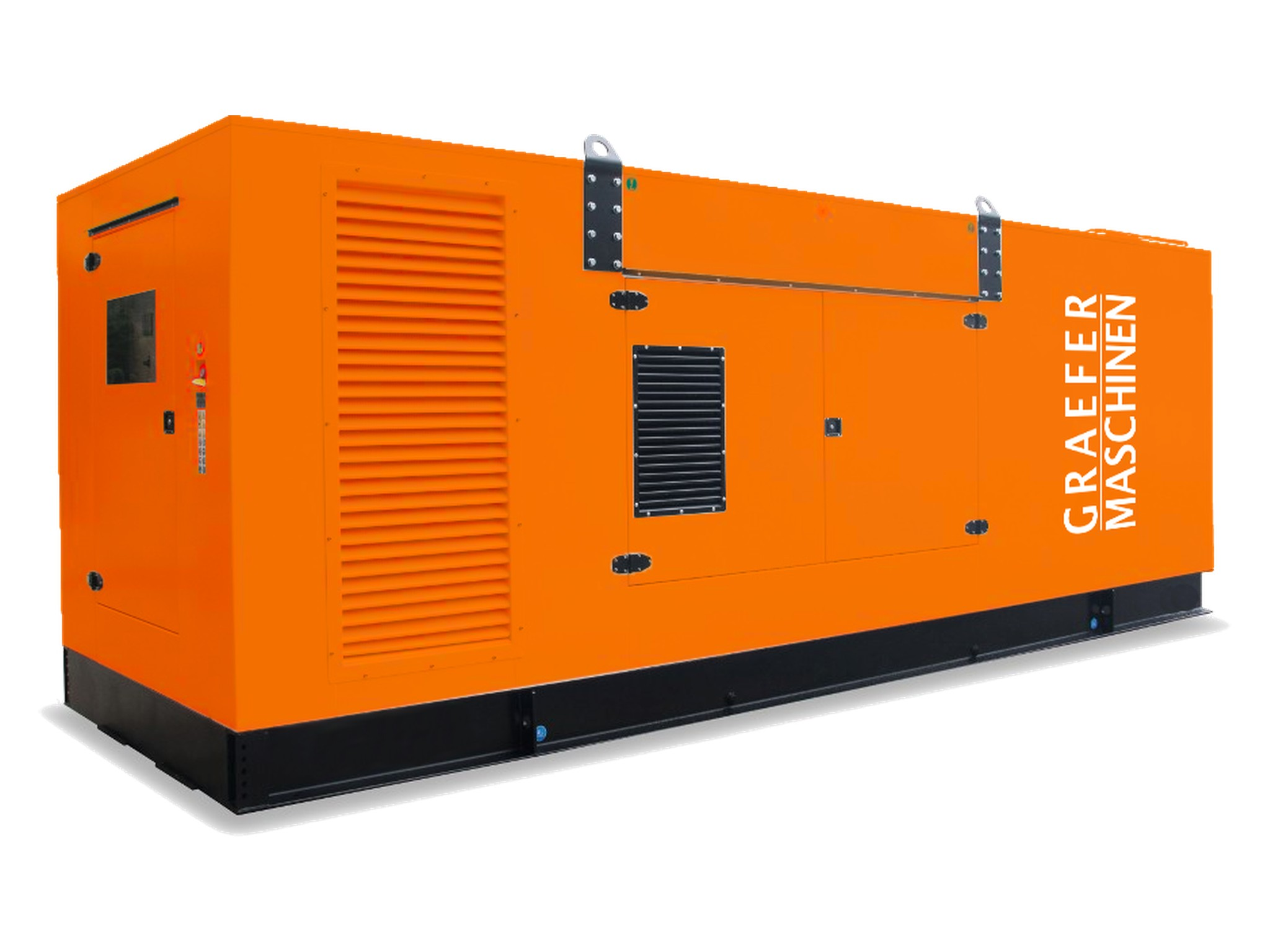

Der 500 kVA Diesel-Stromerzeuger EU Stage V ist ein stationäres Industrieaggregat mit langsam laufendem Dieselmotor (1.500 min⁻¹) und bürstenlosem Synchrongenerator. Er ist für den Dauerbetrieb und für die Notstromversorgung ausgelegt und liefert Drehstrom und Wechselstrom aus einem Aggregat.
Motor und Generator nach Wahl: Als Antrieb dient ein Dieselmotor Scania DC13 505A AE, als Generator Fabrikate von Leroy-Somer, Mecc Alte oder Stamford. Wählen Sie oben Motor und Generator, dann zeigt die Tabelle rechts die Daten genau dieser Kombination.
Einsatzbereiche: Netzersatz und Spitzenlastversorgung für Industriebetriebe, Kliniken, Rechenzentren und große Gebäudekomplexe sowie Dauerversorgung von Inselnetzen, Bergbau- und Infrastrukturprojekten.
Leistung richtig wählen: Maßgeblich ist die Summe der gleichzeitig betriebenen Verbraucher. Elektromotoren und Pumpen ziehen beim Anlauf ein Mehrfaches ihres Nennstroms; das Aggregat muss diese Spitzen abdecken. Im Dauerbetrieb sollte die mittlere Last bei etwa 70 % der Dauerleistung (PRP) liegen. Gern prüfen wir Ihre Verbraucherliste und empfehlen die passende Größe.
Notstrom oder Handbetrieb: Mit der automatischen Steuerung überwacht das Aggregat das Netz, startet bei Ausfall selbsttätig und übernimmt über einen Netzumschalter (ATS) die Versorgung. Die manuelle Ausführung mit Schlüsselstart eignet sich für den direkten Anschluss von Verbrauchern vor Ort.
Aufstellung: Aggregate dieser Größe werden auf einem ebenen Fundament aufgestellt und mit Kran oder Schwerlaststapler eingebracht. Zu- und Abluft, Abgasführung, Kraftstoffversorgung und die Einbindung in die Hauptverteilung planen wir mit Ihnen vor der Bestellung.
Fertigung nach Auftrag: Jedes Aggregat wird in Italien nach Ihrer Konfiguration gebaut. Motor und Generator wählen Sie oben; Ausführung (offen oder schallgedämmt) und Ausstattung stimmen wir im Angebot auf Ihre Anwendung ab; die Möglichkeiten im Einzelnen finden Sie unten unter Konfiguration.
Für technische Fragen und ein Angebot kontaktieren Sie uns telefonisch oder per E-Mail.
| Leistungsklasse | 500 kVA / 400 kW |
|---|---|
| PRP / ESP | 500 kVA (400 kW) / 550 kVA |
| Spannung / Frequenz | 400/230 V, 3~ + N, 50 Hz |
| Leistungsfaktor | cos φ 0,8 |
| Nennstrom (400 V) | ca. 721,7 A |
| Drehzahl | 1.500 min⁻¹ |
| Abgasstufe | EU Stage V |
| Motor | Scania DC13 505A AE, Regler elektronisch |
| Generator | wahlweise Leroy-Somer, Mecc Alte, Stamford; bürstenlos, AVR |
| Verbrauch (75 % Last) | auf Anfrage |
| Tank / Laufzeit | auf Anfrage |
| Abmessungen (L × B × H) | 3.400 × 1.400 × 2.400 mm (offen) 4.300 × 1.600 × 2.680 mm (schallgedämmt) |
| Gewicht | auf Anfrage |
| Schalldruck in 7 m | auf Anfrage |
| Lieferzeit | ca. 20 Wochen, Fertigung nach Auftrag |
Dieses Aggregat wird nicht ab Lager verkauft, sondern nach Auftrag gefertigt.
Jedes Aggregat wird nach Ihren Vorgaben aufgebaut. Diese Ausstattungen sind zusätzlich zur Serienausführung erhältlich.
| Steuerung, Elektrik und Service | |
|---|---|
| Steuerung | Handstart mit SchlüsselAutomatik mit Netzüberwachung (AMF)FernstartAlarmkontakte |
| Schnittstellen | CAN-Bus J1939Modbus RTUModbus TCP |
| Fernüberwachung | GSMLANGPS-OrtungBetriebsdaten-Logging |
| Netzumschaltung | ATS 3-poligATS 4-polig |
| Anschlüsse | CEE 16–125 AFI/LS-SchutzKlemmenfeldHaupt-/Lasttrennschalter |
| Parallelbetrieb | SynchronisationLastaufteilungLastbank-Anschluss |
| Service | Inbetriebnahme vor OrtWartungsvertragErsatzteilversorgung |
| Mechanik und Ausführung | |
|---|---|
| Kraftstoff | Tagestank im RahmenZusatztankLangzeittankdoppelwandigLeckageüberwachungexterne BetankungFüllstandssensor |
| Abgas und Schall | Abgas horizontal / vertikalSchalldämpfer-StufenSchallschutzhaubeFunkenfänger |
| Umgebung | MotorvorwärmungTropenkühlerStaubschutzKorrosionsschutz |
| Aufstellung | Gabeltaschen / HebeösenFundamentrahmenTransportanhängerContainer 20 / 40 Fuß |
| Ausführung | RAL-Farbe nach WunschCE-KonformitätserklärungPrüfprotokolltechnische Dokumentation |
Optionen werden im Angebot festgelegt. Container und Parallelbetrieb betreffen größere Leistungsklassen; nicht jede Kombination ist für jede Baugröße verfügbar. Sprechen Sie uns an: +49 2161 9850020
| Motor | PRP / ESP | Zyl. / Hubraum | Regler | Verbrauch 75 % |
|---|---|---|---|---|
| Scania DC13 505A AE | 500 / 550 kVA | auf Anfrage | elektronisch | auf Anfrage |
| Motor | offen: L × B × H | offen: Gewicht / Tank | schallgedämmt: L × B × H | schallgedämmt: Gewicht / Tank | Schall 7 m |
|---|---|---|---|---|---|
| Scania DC13 505A AE | 3.400 × 1.400 × 2.400 mm | auf Anfrage | 4.300 × 1.600 × 2.680 mm | auf Anfrage | auf Anfrage |
Angaben nach Herstellerunterlagen, Toleranz ±5 %. Leistungsangaben nach ISO 8528-1 bei 100 m Höhe, 30 °C Umgebungstemperatur und 30 % relativer Luftfeuchte. Gewichte ohne Kraftstoff. Fehlende Werte nennen wir Ihnen im Angebot.
| Generatortypen nach Fabrikat | |
|---|---|
| Leroy-Somer | TAL0473 C |
| Mecc Alte | ECO40-3S/4 |
| Stamford | S5L1D-C |
| Generator allgemein | |
|---|---|
| Bauart | bürstenloser Synchrongenerator, 4-polig |
| Spannungsregelung | elektronisch (AVR), ±1 % |
| Isolationsklasse | H |
| Schutzart | IP23 |
| Manuelle Steuerung | Automatische Steuerung | |
|---|---|---|
| Steuergerät | Lovato RGK 420, Schlüsselstart (Aus / Start lokal / Fernstart) | ComAp InteliLite 4 AMF9 mit Netzüberwachung, Betriebsarten OFF / MAN / AUTO / TEST |
| Leistungsschalter | ausgelegt auf den Nennstrom (ca. 721,7 A) | ausgelegt auf den Nennstrom (ca. 721,7 A) |
| Anschlüsse | Klemmenfeld für Festanschluss | Klemmenfeld, Anschluss für Netzumschaltung |
| Not-Aus | serienmäßig | serienmäßig |
| Batterieladegerät | – | automatisch, 5 A |
| Netzumschaltung (ATS) | – | Anschluss vorbereitet, Umschalter separat |
Das automatische Steuergerät zeigt Spannung, Strom, Leistung, cos φ und Motordaten an, speichert bis zu 150 Ereignisse und lässt sich per Erweiterungsmodul fernüberwachen. Anschlüsse und Absicherung werden im Angebot auf Ihre Anwendung abgestimmt.
Grundrahmen und Tank
Schallgedämmte Haube
Besuch vor Ort
So entstehen die Aggregate
Wir haben die Produktion in Italien besucht. Das Video zeigt, wie die Aggregate dort gebaut werden.
Beispielaufnahmen aus der Serienfertigung. Ausstattung, Größe und Farbe können je nach Leistung und Konfiguration abweichen.
PRP (Prime Power, Dauerleistung): Höchstleistung, die das Aggregat bei veränderlicher Last ohne Begrenzung der jährlichen Betriebsstunden abgibt. Die mittlere Last über 24 Stunden soll 70 % der PRP nicht überschreiten. 10 % Überlast sind für 1 Stunde innerhalb von 12 Stunden zulässig.
ESP (Emergency Standby Power, Notstromleistung): Höchstleistung bei Netzausfall oder im Testbetrieb, bis zu 200 Betriebsstunden pro Jahr.
